others-记一次DIY装机体验

分类于

others-记一次DIY装机体验. 第一次装机, 可以一次点亮也是很爽的.
现在的内存和硬盘也有点白菜价了, 可以入手装个机子. 家里的老机子也该退役了.

前篇

电脑配置清单 - 20190425

有京东有淘宝, 大部分京东. 基本所有配件隔天就到期了. 京东自营速度最快.

配件 型号 价格
CPU i7-8700K 6核心12线程, 3.7G~4.7G
主板 ASUS Prime Z370-P II 板U套装 3399
散热 海盗船 H60 一体式水冷CPU散热器 120mm冷排 (自带 硅脂) 479
内存 海盗船 DDR4 复仇者3000 16G*2 1249
显卡 蓝宝石Sapphire RX 580 白金版OC 2304 8G显存 ( 黑苹果免驱 ) 1389
无线网卡 BCM943602CS, ( 黑苹果免驱 ) 暂时未买, 180
硬盘 三星PM981 512G + 希捷酷鱼 2T 5400转256MB 488 + 358
电源 爱国者 额定700W 电竞700全模组电脑电源 ( 透明镀锡全模组线/全电压金牌/日系电容/全桥谐振 ) 454
机箱 爱国者 月光宝盒X黑京东专供版 台式水冷电脑机箱 ( 三面钢化玻璃/配3把RGB发光风扇 ) 359
风扇 鑫谷 (Segotep) 光韵12蓝色光圈风扇（12cm/双接口(小3p+大4p)/减震静音 ) * 4 29 * 4
显示器 戴尔（DELL）S2719DM 27英寸2K四边微边框600尼特 HDR 爱眼不闪屏滤蓝光 2999
键鼠 力胜KB-2202有线 ( 习惯了这个键鼠 ) 58
扎带 用于机箱走线整理, 150mm长度已经够了. 这个不是必要, 如果不想布线乱糟糟的还是买吧 9
总价约: 11,357

摸索经验

  • cpu: 带k的是可 超频 的, 所以搭载主板是 z300 系列的主板比较能发挥作用, 同时带上 3000hz 的 内存.

    如果不带k的u, 上 z300 主板也是浪费的, 可以上 b系列主板 和 2133 内存

  • 显卡: 选amd核心的 的 580 主要是为了上黑苹果可以免驱, 最新的max系统10.14没有听 Intel核心的显卡 (也就是 gtx系列的) 驱动, amd的东西性价比也挺高的. 切记 580 要 2304 个流处理器的, 网上大部分是 2048 个流处理器了. 据说 2048 的刷黑苹果会阉割成 570

  • ssd: PM981, 上不了黑苹果, 所以拿来装 win10, 可以用另外一个支持黑苹果的ssd硬盘上黑苹果. 据说 970 evo 和 sm961 是可以上黑苹果的, 是 970 evo 而不是 970 evo plus, 一定要不带 plus 的, 网上看到卖的大部分是 plus 的.

  • 机箱: 爱国者 月光宝盒X 的三块玻璃也是真TM重啊, 看各人喜好.

  • 风扇: 机箱配的那三个风扇感觉不够, 在加多几个风扇, 适合的地方都可以加 ( 这个机箱 ). 风扇要买就买 超静音 , 用 液压轴承, 大小一般是 120mm 标准

  • 键鼠: 主要是工作习惯了这种感觉, 打代码也会比较有灵感 (滑稽.gif)

  • 无线网卡: 主要也是为了上黑苹果可以免驱, 且自带蓝牙, 和 AirPods 搭配也是很爽的啊. ( 不过这台机子没上无线网卡, 这里只是说一下 )

  • 电源: 其实 600w 就已经够了, 不过看到是全组摸就上了 700w 的, 方便以后加其他乱起乱七八糟的东西, 比如再上多一个显卡 (穷哭.gif)

  • 水冷: 这次用 海盗船H60, 感觉有点噪音, 下次应该不会买了. 可以考虑 ID-COOLING 这个品牌, 静音效果好.

  • 风扇安装, 主要是空气流动, 不能同时全部朝里或朝外, 要形成一个流通的风力走向. 我个人喜欢这样, 比如

装机过程

  1. cpu 安装到主板上, 对准三角形标记.

  2. 跳线. 将机箱上的 电源,重启 啥的 街道主板上, 如果先把主板装到机箱, 这部分的针脚都在主板下边会比较难接. 所以我选择先跳线再装主板. 要接的一般有 电源开关, 重启键, 电源指示灯, 硬盘指示灯, 音频 (hd audio, 主板上对应的针脚有个 AAFP 的标记)

  3. 电源. 电源那一边的所有线接好, 在机箱内大致根据主板接线口走好一点的布线. 螺丝锁上.

  4. 水冷散热的背主板那一边装好, 因为有些机箱可以不能漏出主板背部. m.2 ssd 也装到主板上.

  5. 主板安装到机箱. 螺丝锁上. 接上主板和cpu的供电. 一般有防呆扣, 防止插反.

    一般是右边中间最多pin (24p) 的是 主板供电, cpu 是左上角 8p 的.

    1. 安装 水冷散热器, 机械硬盘
    2. 安装 显卡.
    3. 安装 额外几个风扇和其他零配件
      1. 安装 内存: 一般主板带有四条内存插槽，按距离CPU从近到远依次为1、2、3、4号，单根内存最大插入第1号内存插槽中，两条内存的话可以组建 双通道，即插入1、3号内存插槽即可
    4. 通电测试. 有些电源是有开关的, 打到 1 表示开, 0 表示关.

最后上图

( 未加装风扇的 )

电脑配置清单 - 20210430

配件 型号 价格
CPU i7-10700KF 8核心16线程, 3.8G~5.0G (无核显)
主板 微星Z490 GAMING PLUS电竞大板 板U套装 3499
散热 鑫谷（Segotep）冰封240 一体式水冷散热 (自带 硅脂) 369
内存 海盗船 DDR4 复仇者3200 16G*2 1259
显卡 暂无, 价格高位, 被挖矿的炒高了 0
无线网卡 COMFAST AX200-PRO千兆英特尔电竞游戏双频5G PCI-E无线网卡wifi6代+蓝牙5.0CNIV+wifi接收器 168
硬盘 三星 980PRO 500G｜NVMe PCIe 4.0 + 希捷酷鱼 2T 5400转256MB 949 + 399
电源 鑫谷（Segotep）额定750W GP850G全模爱国版电源 499
机箱 鑫谷（Segotep）LUX重装版全侧透黑色机箱（双240冷排位/ATX大板位/8个风扇位） 199
风扇 鑫谷（Segotep）唯美12 12V机箱风扇 39.9 * 4
显示器 戴尔（DELL）27英寸 2K IPS 95%DCI-P3影院级显色 U2722DX 2999
键鼠 力胜无线键鼠 RFKB-2208 70
扎带 山泽(SAMZHE)自锁式尼龙扎带 2.5*150mm 黑色理线带束线绑带 100根/包HZD-11 7.9
总价约: 10,577

摸索经验

购买顺序
  1. 先确定 主板, cpu
  2. 根据主板的规格 (如: ATX), 再确定机箱, 同时确定 光效支持 (如 12v 及 5v主板同步接口)
  3. 根据机箱的风扇口, 再确定 一体式水冷的规格, (如 240mm 一体式水冷, 机箱要有 240mm 的风扇出风口). 然后确定买多少个风扇 (要看机箱图, 才能具体确定)
  4. 其他随意了
装机顺序
  1. 主板装上 cpu, m.2 固态硬盘
  2. 把主板装到机箱
  3. 水冷风扇装到机箱上, cpu 涂好硅脂后 水冷泵再扣上去锁住
  4. 电源装到机箱上, 插好 主板供电和 cpu 供电.
  5. 风扇装到机箱上
  6. 机箱几个供电线插到主板上走线, 并走好其他的线
  7. 最后装 显卡, 内存, 无线网卡
rgb 灯光

以 鑫谷（Segotep）唯美12 12V机箱风扇 与 鑫谷（Segotep）冰封240水冷CPU散热器（ARGB主板同步 5V） 为例

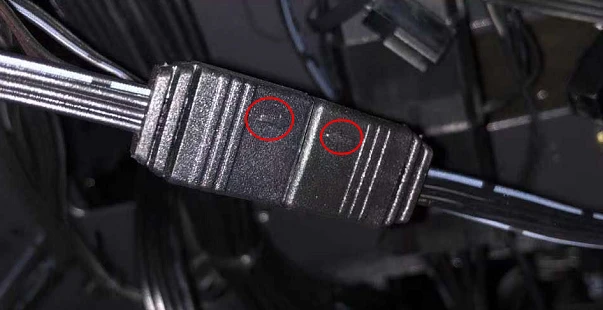

  • 12V 的是 4 Pin, 要接到 JRGB 接口, 且有正负之分, 如果看不到光效, 就拔出旋转 180 度再插进去

    • 如果是多风扇连接, 也有正负之分, 箭头标记在同一侧

  • 5V 的是 3 Pin (防呆设计), 要接到 JRAINBOW 接口

风扇风向

  • 一般都是无固定的一侧为 进风口, 固定的一侧为 出风口

内存插槽

正确的插法

  • 插两根内存时要插到 2,4 插槽才是正确的 (如果插到 1,3 插槽开机时主板会有警告)

最后上图

电脑配置清单 - 20210724 (打包机01)

配件 型号 价格
CPU i7-11700KF 8核心16线程, 3.6G~5.0G (无核显)
主板 微星Z590 GAMING PLUS 电竞大板 板U套装 3949
散热 鑫谷（Segotep）冰酷360S 一体式水冷散热 (自带 硅脂) 459
内存 海盗船 DDR4 复仇者3200 32G*2 2359
显卡 七彩虹 GTX1050Ti 灵动鲨-4G D5 1599
硬盘 三星 980PRO 1T｜NVMe PCIe 4.0 + 希捷酷鱼 2T 高速 1599 + 419
电源 鑫谷（Segotep）额定750W GP850G全模爱国版电源 549
机箱 鑫谷（Segotep）兰博360A机箱（顶置360/EATX主板位/金属通风面板/侧置IO口/磁吸式侧透） 359
风扇 鑫谷（Segotep）唯美12 5V机箱风扇 39.9 * 4
扎带 山泽(SAMZHE)自锁式尼龙扎带 2.5*150mm 黑色理线带束线绑带 100根/包HZD-11 7.9
螺丝刀 吉米家居 螺丝刀套装 进口S2超硬加长45mm精密螺丝批头 88
总价约: 11547.5

摸索经验

关于 pci 4.0

  • 如果需要发挥 固态硬盘 pci 4.0 传输性能, 则需要主板和 cpu 同时支持 pci 4.0.

    主板: 大部分 z490, 和 全部 z590

    cpu: 英特尔 11 代

cpu fan / pump fan

  • 360S 一体式水冷散热, 转速正常是2800转±10%，采用的是八级马达，系统读取的转速会高出一倍，所以显示的是5600转左右.

    模式分为 PWM, DC, AUTO 三种模式, 其中 PWM 模式就可以看到水冷头一直转, 转速为 5000+

    水冷上三针四针没有关系。三针和四针的区别是 cpu fun 可不可以 PWM 调速

    pump fan和其他风扇接口供电的负载不同。这个是用于水冷泵电机的，相对来说负载会更大一些。用都是通用的。system fan、pump fan、cpu fan全部通用。现在的主板都基本支持pwm dc控制。 老主板可能缺失dc模式，在对3针风扇缺乏dc控制智能转速控制。 只要你cpu、system、pump是四针底座。。。。不管是3针供电接口风扇还是4针供电接口风扇，随便插。全兼容。

    水泵就是接 pump fan，冷排风扇接 cpu fan。以前旧主板没有 pump fan 水泵还得找 sys fan 来接。

cpu fan / cpu opt

两个都是接CPU风扇的，FAN是主接口，通过BIOS设置（支持的话）可以调节风扇的转速之类。
OPT则是支持一部分散热器的第二个风扇，有些CPU散热器是有双风扇。

4pin的叫做pwm，都可以接，因为有些散热器有两个风扇，所以又多出一个。

一体式水冷接法
机箱风扇购买

电脑配置清单 - 20220622 (公司工作机)

配件 型号 价格
CPU AMD 5950X 16核心32线程, 3.4G~4.7G (无核显) 3998
主板 华硕 TUF GAMING X570-PLUS 1429
散热 利民 Magic 360 冰封幻境水冷散热 559
内存 海盗船 DDR4 复仇者3200 32G*2 1698
显卡 七彩虹 GTX1050Ti 灵动鲨-4G D5 1680
硬盘 三星 980PRO 1T｜NVMe PCIe 4.0 + 希捷酷鱼 4T 高速 1299+529
电源 长城 850W 金牌模组电影 859
机箱 金河田魔术师降噪吸音风扇 (无侧透光污) 399
风扇 金河田 12CM 机箱散热无关风扇 x4 196
12646

电脑配置清单 - 20221020 (打包机02)

配件 型号 价格
CPU R9 7950X 16核心32线程, 4.5G~5.7G (无核显) 5499
主板 华硕TUF GAMING X670E-PLUS 2599
散热 利民 Magic 360 冰封幻境水冷散热 549
内存 海盗船 DDR5 复仇者3200 32G x 2 2278
显卡 七彩虹 GTX1050Ti 灵动鲨-4G D5 1499
硬盘 三星 980PRO 2T x 2 4432
电源 长城 850W 金牌模组电影 899
机箱 金河田魔术师降噪吸音风扇 (无侧透光污) 399
风扇 金河田 12CM 机箱散热无关风扇 x4 196
18450

电脑配置清单 - 20221104 (打包机02)

配件 型号 价格
CPU 英特尔 i9-13900KF CPU 3.0G~5.8G (无核显) 5499
主板 华硕 Prime Z790-P DDR5 主板 2199
散热 利民 Magic 360 冰封幻境水冷散热
内存 骇客神条 DDR5 5200Mhz 32G x 4 5072
显卡 七彩虹 GTX1050Ti 灵动鲨-4G D5
硬盘 三星 980PRO 2T x 2 4432
电源 长城 850W 金牌模组电影 899
机箱 金河田魔术师降噪吸音风扇 (无侧透光污)
风扇 金河田 12CM 机箱散热无关风扇 x4
