3dsmax-3dsmax技巧

分类于 3dsmax

3dsmax-3dsmax技巧. 大部分参考教程 3D MAX 2016从入门到精通视频教程 和 3dsMax大講堂

todo

3D MAX 2016从入门到精通视频教程 没看懂的教程
- 120-小实例：利用多边形建模制作饰品组合

样条线建模

可用来骨骼绑定时作为辅助的控制手柄, 通过控制这个样条线来控制骨骼

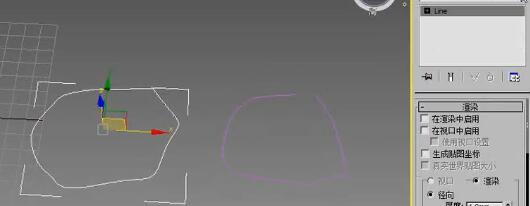

创建

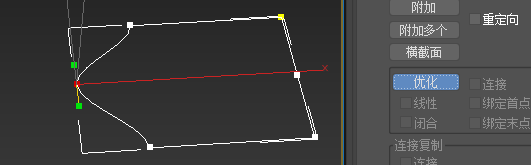

添加一个 编辑样条线 修改器, 并切到顶点模式下, 优化(细化) 增加分段

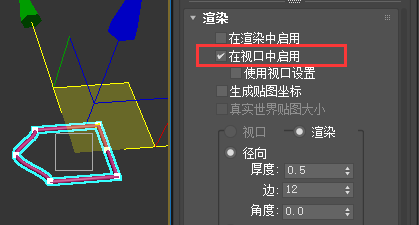

再切到对象模式下, 显示实体

复合对象 compound objects

布尔运算 boolean

计算连个物体的并集,差集, 交集

选中物体a. 切到 compound objects , 点击 boolean
在 operand parameters 中设置运算方式, 这里是差集
在 Boolean parameters 中点击 add operands 选择运算的物体b
然后就能得到物体a - 物体b 的模型

散布 scatter

将物体a 在物体b 区域中复制n个随机散布开来

选中物体a. 切到 compound objects , 点击 scatter
点击 pick distribution object 拾取要散布的地方, 然后调节 scatter objects -> source object parameters -> duplication 散布数量, 及其他散布方式

放样 loft

用 样条线 矩形和线条迅速生成模型.
放样选择的必须是 样条线, 可以将物体转成 样条线 后, 才能拾取到

创建两个样条线, 矩形和线条
选中矩形, 切到 compound objects , 点击 loft
点击 get path 拾取线条

将新生成出来的模型转成 可编辑多边形 , 就可以不再受样条线的控制

连接

适合镜像出来的两个物体, 有未封口的边, 将对应的边直接连接起来

制作一个有未封口的边, 镜像一个对象实例出来
选中其中一个物体, 切到 复合对象 , 点击连接, 再拾取另一个对象.

图形合并

可以将某些文字投影在模型上.

创建一个多边形, 和一个图形 (这里是文本).
选中多边形, 添加 复合对象 中的 图形合并
拾取图形 . ( 拾取的图形的位置很重要, 一定要在投影方向上, 不然没有效果 )

可以增加一个 可编辑多边形 修改器, 倒角或挤出 形成一个烙印. ( 貌似第一次切到 可编辑多边形 修改器就会快速选中图形, 取消选择后就不知道怎么快速选回去 )

截面

使用一个截面去切一个模型, 得到相交处形成的一个 样条线 图形

样条线壳

画一个自定义的闭合的样条线, 然后转为一个平面

创建一个闭合的样条线
增加一个壳修改器, 把 内部量,外部量 都设为 0, 分段设为 1 (都是最小),
此时虽然看起来是个平面, 但依旧是一个几何体. 然后塌陷, 会自动转为一个 可编辑多边形
切到顶点模式, ctrl + a 选中所有顶点, 调好较小的 焊接 -> 选定向 的值. 然后点击 选定向.
可以看到顶底减少一半. 此时就是一个平面了.

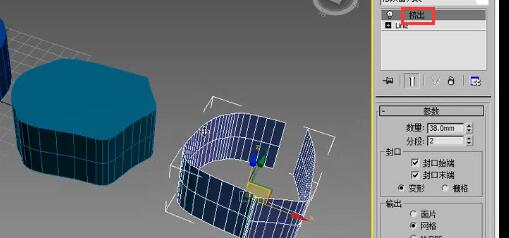

样条线挤出

闭合的样条线和不闭合的样条线增加 挤出修改器 的效果如下

组合的样条线 ( 样条线a attach 样条线b ) 可以挤出这样的效果

样条线车削

画出一个样条线, 车削 ( 旋转360 ) 形成一个闭合物体

样条线快速制作

规格化样条线修改器

增加样条线的分段数, 使之更加平滑

给 样条线 添加 规格化样条线 修改器
切到 line 中选中第三个选线 - 样条线 , 在切回 规格化样条线, 此时就实时修改分段数, 看到分段效果
分段完后塌陷

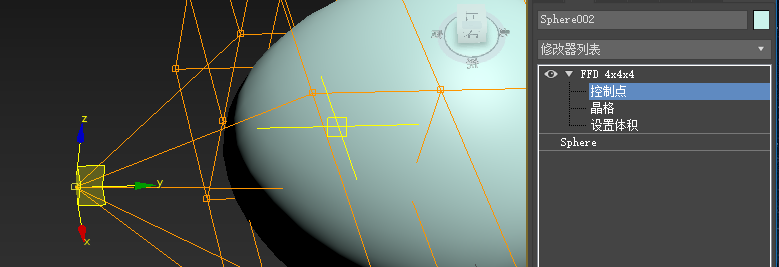

FFD 修改器

free from deformation 自由变形

添加一个3d网格给物体, 物体跟着这个网格发生形变. 类似 live 2d 里的网格操作

镜像修改器

1: 添加 镜像修改器 , 开启 显示最终效果, 勾选复制

修改多边形时, 修改顶点/边/面模式时, 镜像可能显示有错, 但只要选中 可编辑多边形 即可显示正常的镜像

对称修改器

对称修改器比镜像修改器的好处在于可以焊接相交处的顶点.

对称与镜像的区别

相关资料

3d Max中对称和镜像的区别 - https://www.bilibili.com/read/cv1665152/

对称可以焊接顶点, 然后uv中可以直接缝合 . ( 缝合的前提条件是顶点是同一个 )

涡轮平滑修改器

可以正价模型的面数, 使之更加平滑. 修改 迭代次数 调节细分程度.
网格平滑 修改器也可以增加细分. 但 网格平滑 与 涡轮平滑 都是统一对整体进行平滑, 不能局部平滑, 而 [HSDS 平滑修改器](#HSDS 平滑修改器) 就可以进行局部平滑.

HSDS 平滑修改器

可以对模型的局部进行细分平滑. 增加修改器后, 先勾选 强制四边形 , 看起来布线才不乱 (默认是三角形布线) .

勾选 经当前级别 后, 可以点击不同级别可以观看增加了细分效果的部位

优化修改器

可以优化模型的面数, 同时会打乱布线结构, 结合 网格平滑 修改器可以做一些表面随机效果

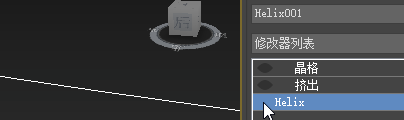

晶格修改器

将3d模型中的布线转换为晶格

壳修改器

可以将一个面片转换成体

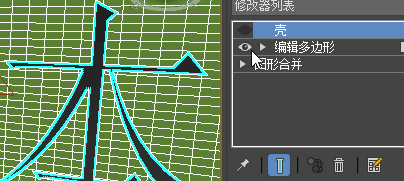

这里演示的做法是 : 先建个平面 , 将文本通过 复合对象->图形合并 方式投影到平面上, 然后增加 可编辑多边形 修改器, 删除文本区域. 最后增加一个壳修改器转成体

( 如果加了壳修改器后, 镂空区域的显示有点异常, 应该是平面的面数不够, 可以增加多一点细分 )

以上效果还可以通过另一种方式实现 : 布尔运算一个立方体与文字体

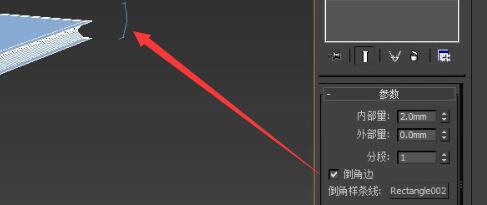

使用 倒角边 可以将边缘根据提供的 未闭合的样条线 倒角.
设置 id 后方便直接选择

弯曲修改器

3dmax bend 弯曲命令 - https://www.bilibili.com/video/BV1W5411G7wn/
3DMAX弯曲命令原理的讲解 - https://www.bilibili.com/video/BV1ix411e79B/?vd_source=c90ac856fd0d22aa88e2c08215c42de8
边角翘起的四边形 - https://www.bilibili.com/video/BV1cy4y1n7Sc/?vd_source=c90ac856fd0d22aa88e2c08215c42de8

弯曲部分的分段数越多, 弯曲就越平滑

噪波修改器

增加物体的顶点的随机性. 还有个类似的修改器是松弛修改器

置换修改器

可以利用 置换贴图 , 修改模型顶点的凸出程度. ( 贴图白色部分为凸出部分 ).

平面的面数越多, 效果越好

拉伸修改器

平滑修改器

作用和 可编辑多边形 的 多边形 模式下的平滑组设置完全一样

x变换修改器

主要是记录矩阵信息, 可以让模型快速回到某个时刻的矩阵数据.
要选中 x变换 的 gizmos , 再进行矩阵操作, 才能记录信息.

切片修改器

可以使用一个切片平面, 将一个模型切开或者增加截面线 (这个与截面效果一样)

挤压修改器

推力修改器

可以调节模型胖瘦

编辑法线修改器

可以显示和编辑法线. ( 有时没显示出来可能 显示长度 的值太小了, 调大一点即可 )

多边形的边创建图形

由3d模型中的线获取到样条线

创建一个球并转成 可编辑多边形
选择所有的边, 点击 利用所选内容创建图形
删掉原球多边形. 然后可以调整新创建的样条线为3d模型

桥-打通模型

选着多边形的两个面, 点击桥可以打通这个模型

边界封口-补洞

可以将未封闭的面封口

复杂边界封口

将选中的边界复制一份. ( 按住 shift , 稍微缩放一下 )
塌陷.
- 然后可以再通过选中所有的边 , 通过点击连接来增加细分

其他方式可以参考 : 模型的补洞

顶点绘制修改器

给模型的顶点涂上顶点色

添加一个 顶点绘制 修改器
给模型随便一个材质及漫反射贴图. 切到 顶点颜色通道
给顶点涂抹颜色

在 shader 中可以将顶点的颜色属性拿出来使用

多个对象塌陷为一个对象

阵列

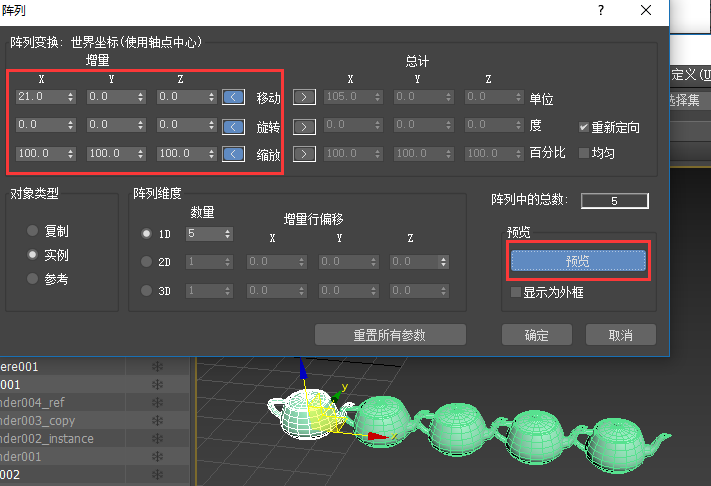

矩形阵列

批量复制, 在附加工具栏中 (默认不显示, 需要自己加进去)

根据样条线路径阵列

选中要阵列的圆柱, 点击 间隔工具 ( shift + i ) , 拾取 样条线 路径, 调整数量

样条线 nurbs 创建物体

创建三个圆样条线, 并全部选中, 转换为 nurbs
选中其中一个样条线, 修改器中就会有 nurbs曲面 修改器, 点击显示出工具箱
选着工具箱中 创建U向放样曲面, 依次选择三个圆样条线进行创建曲面
选着工具箱中 创建封口曲面 , 选择最底下的圆样条线进行封口

在3d表面上创建样条线

创建一个球体, 转换为 nurbs
在 nurbs 工具中点击 创建曲面上的点曲线
在曲线模式下, 选中曲线并分离出曲线

倒角剖面修改器

参考: 官方-倒角剖面修改器

在 顶视图 创建要倒角的图形。
在 前视图 创建倒角剖面。
选择要应用倒角的图形, 增加 倒角剖面 修改器, 切到经典模式, 点击 拾取剖面 去拾取剖面

剖面是闭合的, 拾取后生产的是个空心的模型
剖面是开放的, 拾取后生产的是个实心的模型

凹槽制作

先利用线, 切角得到面
选中面, 倒角得到凹槽
可以再对凹槽部分的线再次切角, 会更加平滑

通过线连接增加细分

选中边 , 点击连接增加细分

合并两条边

选着两边之间的所有线, 塌陷
