unity-Projector使用

前篇

可以利用 projector 组件, 将一个 纹理 投影到 指定层的 物体中, 且可以跟随物体的形状变化.

应用场景可以是

  1. 假阴影. 可以无视地形
  2. 能量圈

使用

可以参考工程中的 Projector.unity

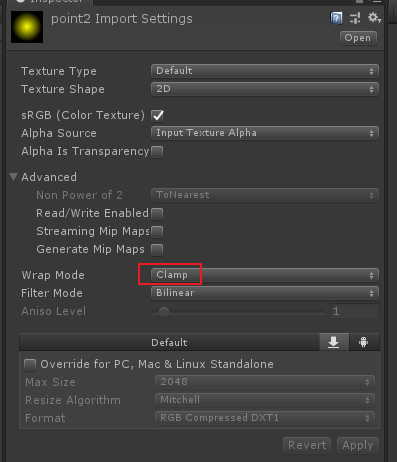

  1. 一张黑色底的需要贴上去的, 并设置 wrap mode 为 clamp, 不然投影是会是 tiling 模式贴到物体中

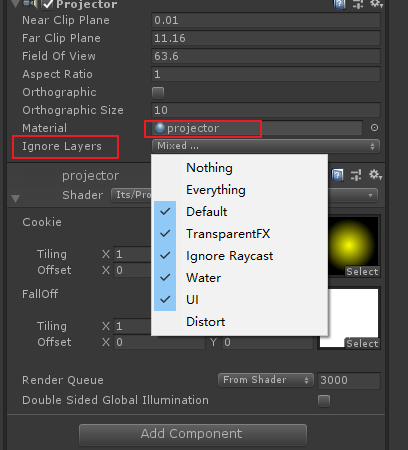

  2. 添加一个空对象, 增加一个 projector 组件, 设置指定只投影到 Distort (自定义的层), 并创建一个材质球, 使用这个 shader

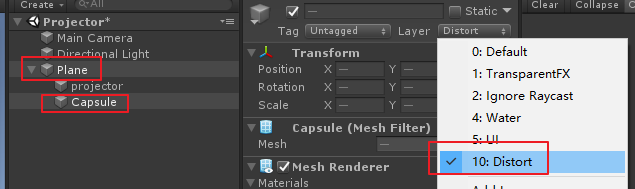

    指定场景中需要接受投影的物体的层

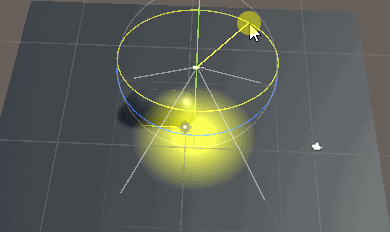

  3. 效果

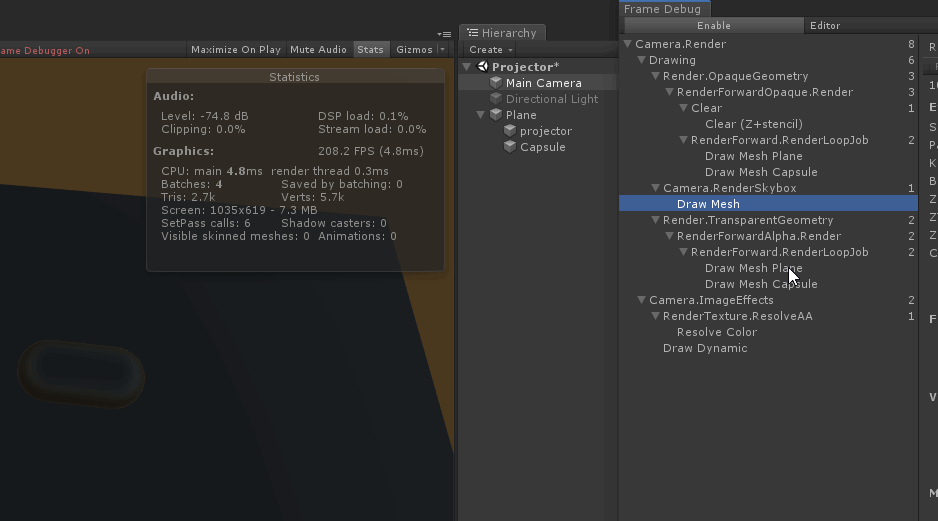

Drawcall 代价

投影到的物体有几个, 就会增加多少dc

shader

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
Shader "Its/Proj/Effect/Projector/MultiplyBlack" {
	Properties {
		_ShadowTex ("ShadowTex", 2D) = "gray" {}
		_FalloffTex ("FallOff", 2D) = "white" {}
	}
	Subshader {
		Tags {"Queue"="Transparent"}
		Pass {
			ZWrite Off
			Blend SrcAlpha one
			Offset -1, -1

			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			#include "UnityCG.cginc"

			struct v2f {
				float4 uvShadow : TEXCOORD0;
				float4 uvFalloff : TEXCOORD1;
				float4 pos : SV_POSITION;
			};

			float4x4 unity_Projector; // 这两个矩阵是 unity 提供的, projector 的矩阵信息
			float4x4 unity_ProjectorClip;

			v2f vert (float4 vertex : POSITION)
			{
				v2f o;
				o.pos = UnityObjectToClipPos (vertex);
				o.uvShadow = mul (unity_Projector, vertex);
				o.uvFalloff = mul (unity_ProjectorClip, vertex);
				return o;
			}

			sampler2D _ShadowTex;
			sampler2D _FalloffTex;

			fixed4 frag (v2f i) : SV_Target
			{
				fixed4 texS = tex2Dproj (_ShadowTex, UNITY_PROJ_COORD(i.uvShadow));
				fixed4 texF = tex2Dproj (_FalloffTex, UNITY_PROJ_COORD(i.uvFalloff));
				fixed4 res = lerp(fixed4(1,1,1,0), texS, texF.r);
				return res;
			}
			ENDCG
		}
	}
}
