汇编语言是二进制指令的文本形式，与指令是一一对应的关系。比如，加法指令00000011写成汇编语言就是 ADD。只要还原成二进制，汇编语言就可以被 CPU 直接执行，所以它是最底层的低级语言。

寄存器

学习汇编语言，首先必须了解两个知识点：寄存器和内存模型。

先来看寄存器。CPU 本身只负责运算，不负责储存数据。数据一般都储存在内存之中，CPU 要用的时候就去内存读写数据。但是，CPU 的运算速度远高于内存的读写速度，为了避免被拖慢，CPU 都自带一级缓存和二级缓存。基本上，CPU 缓存可以看作是读写速度较快的内存。

但是，CPU 缓存还是不够快，另外数据在缓存里面的地址是不固定的，CPU 每次读写都要寻址也会拖慢速度。因此，除了缓存之外，CPU 还自带了 寄存器（register），用来储存最常用的数据。也就是说，那些最频繁读写的数据（比如循环变量），都会放在寄存器里面，CPU 优先读写寄存器，再由寄存器跟内存交换数据。

寄存器不依靠地址区分数据，而依靠名称。每一个寄存器都有自己的名称，我们告诉 CPU 去具体的哪一个寄存器拿数据，这样的速度是最快的。有人比喻寄存器是 CPU 的零级缓存。

寄存器的种类

我们常常看到 32位 CPU、64位 CPU 这样的名称，其实指的就是寄存器的大小。32 位 CPU 的寄存器大小就是4个字节。

内存模型：Heap

寄存器只能存放很少量的数据，大多数时候，CPU 要指挥寄存器，直接跟内存交换数据。所以，除了寄存器，还必须了解内存怎么储存数据。

程序运行的时候，操作系统会给它分配一段内存，用来储存程序和运行产生的数据。这段内存有起始地址和结束地址，比如从0x1000到0x8000，起始地址是较小的那个地址，结束地址是较大的那个地址。

程序运行过程中，对于动态的内存占用请求（比如新建对象，或者使用malloc命令），系统就会从预先分配好的那段内存之中，划出一部分给用户，具体规则是从起始地址开始划分（实际上，起始地址会有一段静态数据，这里忽略）。举例来说，用户要求得到10个字节内存，那么从起始地址0x1000开始给他分配，一直分配到地址0x100A，如果再要求得到22个字节，那么就分配到0x1020。

这种因为用户主动请求而划分出来的内存区域，叫做 Heap（堆）。它由起始地址开始，从低位（地址）向高位（地址）增长。Heap 的一个重要特点就是不会自动消失，必须手动释放，或者由垃圾回收机制来回收。

内存模型：Stack

除了 Heap 以外，其他的内存占用叫做 Stack（栈）。简单说，Stack 是由于函数运行而临时占用的内存区域。

请看下面的例子。

1
2
3
4
int main() {
   int a = 2;
   int b = 3;
}

上面代码中，系统开始执行main函数时，会为它在内存里面建立一个帧（frame），所有main的内部变量（比如a和b）都保存在这个帧里面。main函数执行结束后，该帧就会被回收，释放所有的内部变量，不再占用空间。

如果函数内部调用了其他函数，会发生什么情况？

1
2
3
4
5
int main() {
   int a = 2;
   int b = 3;
   return add_a_and_b(a, b);
}

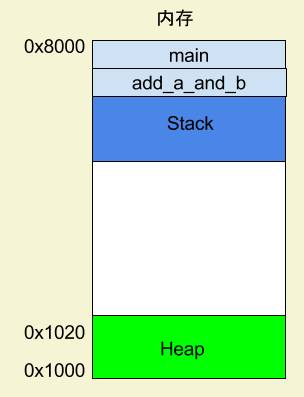

上面代码中，main函数内部调用了add_a_and_b函数。执行到这一行的时候，系统也会为add_a_and_b新建一个帧，用来储存它的内部变量。也就是说，此时同时存在两个帧：main和add_a_and_b。一般来说，调用栈有多少层，就有多少帧。

等到add_a_and_b运行结束，它的帧就会被回收，系统会回到函数main刚才中断执行的地方，继续往下执行。通过这种机制，就实现了函数的层层调用，并且每一层都能使用自己的本地变量。

所有的帧都存放在 Stack，由于帧是一层层叠加的，所以 Stack 叫做栈。生成新的帧，叫做”入栈”，英文是 push；栈的回收叫做”出栈”，英文是 pop。Stack 的特点就是，最晚入栈的帧最早出栈（因为最内层的函数调用，最先结束运行），这就叫做”后进先出”的数据结构。每一次函数执行结束，就自动释放一个帧，所有函数执行结束，整个 Stack 就都释放了。

Stack 是由内存区域的结束地址开始，从高位（地址）向低位（地址）分配。比如，内存区域的结束地址是0x8000，第一帧假定是16字节，那么下一次分配的地址就会从0x7FF0开始；第二帧假定需要64字节，那么地址就会移动到0x7FB0。

CPU 指令 - 示例

c 语言代码

了解寄存器和内存模型以后，就可以来看汇编语言到底是什么了。下面是一个简单的程序example.c。

1
2
3
4
5
6
7
int add_a_and_b(int a, int b) {
   return a + b;
}

int main() {
   return add_a_and_b(2, 3);
}

gcc 将这个程序转成汇编语言。

1
$ gcc -S example.c

上面的命令执行以后，会生成一个文本文件example.s，里面就是汇编语言，包含了几十行指令。这么说吧，一个高级语言的简单操作，底层可能由几个，甚至几十个 CPU 指令构成。CPU 依次执行这些指令，完成这一步操作。

example.s经过简化以后，大概是下面的样子。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
_add_a_and_b:
   push   %ebx
   mov    %eax, [%esp+8]
   mov    %ebx, [%esp+12]
   add    %eax, %ebx
   pop    %ebx
   ret

_main:
   push   3
   push   2
   call   _add_a_and_b
   add    %esp, 8
   ret

可以看到，原程序的两个函数add_a_and_b和main，对应两个标签_add_a_and_b和_main。每个标签里面是该函数所转成的 CPU 运行流程。

每一行就是 CPU 执行的一次操作。它又分成两部分，就以其中一行为例。

1
push   %ebx

这一行里面，push是 CPU 指令，%ebx是该指令要用到的运算子。一个 CPU 指令可以有零个到多个运算子。

push 指令

根据约定，程序从_main标签开始执行，这时会在 Stack 上为main建立一个帧，并将 Stack 所指向的地址，写入 ESP 寄存器。后面如果有数据要写入main这个帧，就会写在 ESP 寄存器所保存的地址。

然后，开始执行第一行代码。

1
push   3

push指令用于将运算子放入 Stack，这里就是将3写入main这个帧。

虽然看上去很简单，push指令其实有一个前置操作。它会先取出 ESP 寄存器里面的地址，将其减去4个字节，然后将新地址写入 ESP 寄存器。使用减法是因为 Stack 从高位向低位发展，4个字节则是因为3的类型是int，占用4个字节。得到新地址以后， 3 就会写入这个地址开始的四个字节。

1
push   2

第二行也是一样，push指令将2写入main这个帧，位置紧贴着前面写入的3。这时，ESP 寄存器会再减去 4个字节（累计减去8）。

第二行也是一样，push指令将2写入main这个帧，位置紧贴着前面写入的3。这时，ESP 寄存器会再减去 4个字节（累计减去8）。

call 指令

第三行的call指令用来调用函数。

1
call   _add_a_and_b

上面的代码表示调用add_a_and_b函数。这时，程序就会去找_add_a_and_b标签，并为该函数建立一个新的帧。

下面就开始执行_add_a_and_b的代码。

1
push   %ebx

这一行表示将 EBX 寄存器里面的值，写入_add_a_and_b这个帧。这是因为后面要用到这个寄存器，就先把里面的值取出来，用完后再写回去。

这时，push指令会再将 ESP 寄存器里面的地址减去4个字节（累计减去12）。

mov 指令

mov指令用于将一个值写入某个寄存器。

1
mov    %eax, [%esp+8]

这一行代码表示，先将 ESP 寄存器里面的地址加上8个字节，得到一个新的地址，然后按照这个地址在 Stack 取出数据。根据前面的步骤，可以推算出这里取出的是2，再将2写入 EAX 寄存器。

下一行代码也是干同样的事情。

1
mov    %ebx, [%esp+12]

上面的代码将 ESP 寄存器的值加12个字节，再按照这个地址在 Stack 取出数据，这次取出的是3，将其写入 EBX 寄存器。

add 指令

add指令用于将两个运算子相加，并将结果写入第一个运算子。

1
add    %eax, %ebx

上面的代码将 EAX 寄存器的值（即2）加上 EBX 寄存器的值（即3），得到结果5，再将这个结果写入第一个运算子 EAX 寄存器。

pop 指令

pop指令用于取出 Stack 最近一个写入的值（即最低位地址的值），并将这个值写入运算子指定的位置。

1
pop    %ebx

上面的代码表示，取出 Stack 最近写入的值（即 EBX 寄存器的原始值），再将这个值写回 EBX 寄存器（因为加法已经做完了，EBX 寄存器用不到了）。

注意，pop指令还会将 ESP 寄存器里面的地址加4，即回收4个字节。

ret 指令

ret指令用于终止当前函数的执行，将运行权交还给上层函数。也就是，当前函数的帧将被回收。

1
ret

可以看到，该指令没有运算子。

随着add_a_and_b函数终止执行，系统就回到刚才main函数中断的地方，继续往下执行。

1
add    %esp, 8

上面的代码表示，将 ESP 寄存器里面的地址，手动加上8个字节，再写回 ESP 寄存器。这是因为 ESP 寄存器的是 Stack 的写入开始地址，前面的pop操作已经回收了4个字节，这里再回收8个字节，等于全部回收。

1
ret

最后，main函数运行结束，ret指令退出程序执行。

学习数据传送指令PUSH、POP

PUSH 和 POP :称为压入堆栈指令和弹出堆栈指令，格式是“PUSH SRC(源操作数)”和“POP DST（目的操作数）”。

PUSH 指令和 POP 指令是匹配出现的，上面的代码有多少个 PUSH 下面的代码就有多少个 POP，否则堆栈就会不平衡。

PUSH 指令将源操作数SRC压入堆栈，同时 ESP-4，而 POP 恰恰相反，POP 指令从堆栈的顶部弹出4字节的数值然后放入DST。在32位的 Windows 操作系统上，PUSH 和 POP 指令的操作是以4字节为单位的。

PUSH 和 POP 指令常用于向函数传递参数。

几条汇编指令

1
2
3
4
5
6
7
8
9
mov ax, 18    ax=0018H

mov ah, 78     ah=0078H

add ax, 8        ax = ax+008H

mov ax, bx      ax = bx

add ax, bx　　ax = ax + bx
