ue4-Network相关-组件及数据同步

分类于
  • UActorComponent 及 Non-UActorComponent 同步
  • Non-UActorComponent同步 可以理解为继承 UObject 的类，用来装数据的同时又需要暴露给蓝图调用，且带同步功能。

组件的同步和 Actor 的同步非常相似

Actor同步的传送门：ue4-Network相关-变量同步

  • 新建一个组件类 UMyComp

    • MyComp.h

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      #pragma once
      #include "MyComp.generated.h"
      UCLASS(Blueprintable, BlueprintType)
      class UMyComp : public UTextRenderComponent
      {
      	GENERATED_BODY()
      public:
      	UMyComp();

      	UFUNCTION(BlueprintCallable, Category = AMyNetCharacter)
      		virtual void OnRep_Length();

      public:
      	UPROPERTY(ReplicatedUsing = OnRep_Length, EditAnywhere, BlueprintReadWrite, Category = UMyComp)
      		int32 Length;
      };

    • MyComp.cpp

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      #include "MyNet.h"
      #include "MyComp.h"
      #include "Net/UnrealNetwork.h"

      UMyComp::UMyComp() : Super()
      {
      	UE_LOG(LogMyNet, Warning, TEXT("--- UMyComp::UMyComp"));
      	Length = 789;
      	bReplicates = true;
      }

      void UMyComp::GetLifetimeReplicatedProps(TArray<FLifetimeProperty>& OutLifetimeProps) const
      {
      	Super::GetLifetimeReplicatedProps(OutLifetimeProps);
      	DOREPLIFETIME(UMyComp, Length);
      }

      void UMyComp::OnRep_Length()
      {
      	SetText(FText::FromString(FString::Printf(TEXT("Length:%d"), Length)));
      }

  • 组件的同步分为两大类：静态组件 同步 和 动态组件 同步

    1. 静态组件：直接在 c++中构造函数中 CreateDefaultSubobject 构造出来的，or 蓝图中直接 Add Comonent 上去的，在实例化 Actor 后就在 Actor 身上的，这种情况下，只要 Actor 是 Replicated 类型的，就自动会在其他客户端同步该 静态组件，无需指定该 静态组件 为 Replicated 类型。只有在该 静态组件 里面有需要同步的变量或者事件时，才需要指定为 Replicated 类型

      • 蓝图

        1. 这里新建了一个蓝图类 MyCompBp 继承 UMyComp，再起一个 RepNotify 类型的 Num 变量，在改变时修改展示内容。然后在 Actor 中 Add Componen 挂上去
          这里写图片描述
          这里写图片描述
          这里写图片描述

        2. 测试蓝图中的变量是否能同步
          这里写图片描述

        3. 结果：（在Client2中操作）
          这里写图片描述

      • c++

        1. 在 Actor 的构造函数中创建，在 Actor 的蓝图就可以看见该组件

          1
          2
          3
          4
          5
          6
          7
          AMyNetCharacter::AMyNetCharacter()
          {
          	CusComp = CreateDefaultSubobject<UMyComp>(TEXT("CusComp"));
          	CusComp->SetupAttachment(RootComponent);
          	//CusComp->SetNetAddressable();
          	CusComp->SetIsReplicated(true);
          }

          这里写图片描述

        2. 测试c++中的变量是否能同步
          这里写图片描述

        • 结果：(就不贴了)

    2. 动态组件：游戏运行时中动态实例化出来或删除的组件（必须在服务端上Spawn or Destroy）。必须指定为 Replicated 类型才能同步给所有客户端。

      • 蓝图

        1. 蓝图中动态实例化组件接口 Add Component，实例化出来一定要调用 SetIsReplicated 接口，同时 DyCusCompBp 变量也必须是 Replicated 类型
          这里写图片描述

        2. 在测试一下变量同步
          这里写图片描述

        • 结果：(就不贴了)

      • c++

        1. 在actor中写个接口给蓝图调用

          1
          2
          3
          4
          5
          6
          7
          8
          9
          10
          11
          12
          13
          14
          15
          16
          17
          18
          19
          20
          21
          22
          23
          24
          UPROPERTY(Replicated, EditAnywhere, BlueprintReadWrite, Category = AMyNetCharacter)
          	UMyComp* DynamicCusComp22;

          UFUNCTION(BlueprintCallable, Category = AMyNetCharacter)
          	virtual void SpawnMyComp();

          void AMyNetCharacter::GetLifetimeReplicatedProps(TArray<FLifetimeProperty>& OutLifetimeProps) const
          {
          	DOREPLIFETIME(AMyNetCharacter, DynamicCusComp22);
          }

          void AMyNetCharacter::SpawnMyComp()
          {
          	if (DynamicCusComp22)
          		DynamicCusComp22->DestroyComponent();

          	DynamicCusComp22 = NewObject<UMyComp>(this, UMyComp::StaticClass());
          	DynamicCusComp22->RegisterComponent();
          	FAttachmentTransformRules AttachmentRules(EAttachmentRule::KeepRelative, false);
          	DynamicCusComp22->AttachToComponent(GetRootComponent(), AttachmentRules);
          	DynamicCusComp22->SetRelativeLocation(FVector(0.f, 100.f, 50.f));
          	//DynamicCusComp22->SetNetAddressable(); //绝逼不能调这个，否则所有客户端断线
          	DynamicCusComp22->SetIsReplicated(true);
          }
          • 官网说要手动调用这个标记 Manually marked (via UActorComponent::SetNetAddressable)，实测不行，有待研究源码。会报错：Stably named sub-object not found. Component
            这里写图片描述

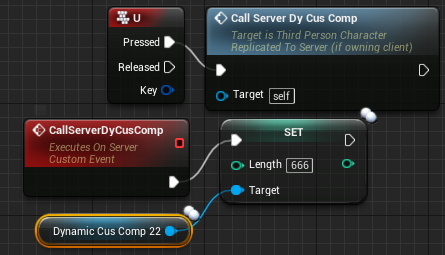

        2. 在测试一下变量同步
          这里写图片描述

        • 结果：(就不贴了)

自定义类（继承UObject）的同步，可用作数据同步

  1. 新建个继承 UObject 的数据类 UMyItem

    • MyItem.h
      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      #pragma once
      #include "MyItem.generated.h"

      UCLASS(Blueprintable, BlueprintType)
      class UMyItem : public UObject
      {
      	GENERATED_BODY()
      public:
      	UMyItem();
      	virtual ~UMyItem();
      public:
      	UFUNCTION()
      		virtual void OnRep_Count();

      	virtual bool IsSupportedForNetworking() const override
      	{
      		return true;
      	}

      public:
      	UPROPERTY(ReplicatedUsing = OnRep_Count, EditAnywhere, BlueprintReadWrite, Category = UMyItem)
      		int32		Count;
      };
    • MyItem.cpp
      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      #include "MyNet.h"
      #include "MyItem.h"

      #include "Net/UnrealNetwork.h"

      UMyItem::UMyItem() : Super()
      {
      	UE_LOG(LogMyNet, Warning, TEXT("--- UMyItem::UMyItem"));
      	Count = 32;
      }

      UMyItem::~UMyItem()
      {
      	UE_LOG(LogMyNet, Warning, TEXT("--- UMyItem::~UMyItem"),);
      }

      void UMyItem::OnRep_Count()
      {
      	FString msg = FString::Printf(TEXT("--- OnRep_Count Count:%d"), Count);
      	GEngine->AddOnScreenDebugMessage(-1, 5.f, FColor::Green, *msg);
      }

      void UMyItem::GetLifetimeReplicatedProps(TArray<FLifetimeProperty>& OutLifetimeProps) const
      {
      	Super::GetLifetimeReplicatedProps(OutLifetimeProps);
      	DOREPLIFETIME(UMyItem, Count);
      }
      • 规则也是和 Actor 同步差不多，没有了 bReplicates = true; 成员，需要同步的变量加上 Replicated 标记，实现 GetLifetimeReplicatedProps 方法。需要实现 IsSupportedForNetworking

  2. 在 Replicated Actor 中重写几个函数

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    	virtual bool ReplicateSubobjects(class UActorChannel *Channel, class FOutBunch *Bunch, FReplicationFlags *RepFlags) override;
    	//virtual void OnSubobjectCreatedFromReplication(UObject *NewSubobject); 不知道为啥重写这两个函数会造成不能同步，逻辑上看起来没问题，有待探究
    	//virtual void OnSubobjectDestroyFromReplication(UObject *Subobject);

    	bool AMyNetCharacter::ReplicateSubobjects(class UActorChannel *Channel, class FOutBunch *Bunch, FReplicationFlags *RepFlags)
    {
    	bool WroteSomething = Super::ReplicateSubobjects(Channel, Bunch, RepFlags);
    	if (CusObj != nullptr)
    	{
    		WroteSomething |= Channel->ReplicateSubobject(CusObj, *Bunch, *RepFlags);
    	}
    	return WroteSomething;
    }
    /*
    void AMyNetCharacter::OnSubobjectCreatedFromReplication(UObject *NewSubobject)
    {
    	Super::OnSubobjectCreatedFromReplication(NewSubobject);
    	FString msg = FString::Printf(TEXT("--- OnSubobjectCreatedFromReplication ClassName:%s"), *NewSubobject->GetClass()->GetName());
    	GEngine->AddOnScreenDebugMessage(-1, 5.f, FColor::Red, *msg);
    }

    void AMyNetCharacter::OnSubobjectDestroyFromReplication(UObject *Subobject)
    {
    	FString msg = FString::Printf(TEXT("--- OnSubobjectDestroyFromReplication ClassName:%s"), *Subobject->GetClass()->GetName());
    	GEngine->AddOnScreenDebugMessage(-1, 5.f, FColor::Red, *msg);
    	Super::OnSubobjectDestroyFromReplication(Subobject);
    }
    */
    • 从源码来看，network 会每帧调用到 actor 的 ReplicateSubobjects
      这里写图片描述

  3. 在服务端生产一个对象，然后会同步到所有客户端
    这里写图片描述

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    	UFUNCTION(BlueprintCallable, Category = AMyNetCharacter)
    		virtual void SpawnMyItem();

    void AMyNetCharacter::SpawnMyItem()
    {
    	if (!HasAuthority()) //确保是服务端去new组件
    		return;

    	if (CusObj)
    		CusObj->ConditionalBeginDestroy();

    	CusObj = NewObject<UMyItem>(this, UMyItem::StaticClass());
    }

  4. 测试修改一下里面的数据是否能同步到其他客户端
    这里写图片描述

  5. 结果：（在Client2中操作）
    这里写图片描述

  • 在 Replicated Actor 中示例化 UMyItem 时会在 所有客户端同步回调

    1
    virtual void OnSubobjectCreatedFromReplication(UObject *NewSubobject);

  • 在销毁 Replicated Actor 的时候会会在所有客户端 销毁 UMyItem

    1
    virtual void OnSubobjectDestroyFromReplication(UObject *Subobject);

  • 在源码中没有找到 动态销毁UMyItem 的方法，它只有在 Actor 销毁的时候跟着被销毁。所以还不能完全控制（应该是我还找到）。想要完全控制的话可以用 UActorComponent。
