ue4-笔记

分类于 UnrealEngine4

学习 ue4 的一些笔记记录, 记录各种踩坑, 也是一种不归路的写照. 持续更新中…
之前也有写过点，这里做个汇总，顺便补上漏记得东东，持续更新……
这里以 MyTest 项目名说明。

包含头文件的一些规则

包含引擎类。如果需要扩展或使用引擎类，都在项目模块的预编译头文件 MyTest.h 中包含进来。自己创建的头文件都会包含这个 MyTest.h 头文件。
1
2
3
4
5
6
7
#ifndef __MYTEST_H__
#define __MYTEST_H__

#include "EngineMinimal.h"
#include "EngineGlobals.h"
#include "Engine/Engine.h"
#include "GameFramework/GameMode.h"
包含自己创建的类。
- 头文件 MyGameMode.h 中的自动生成的头文件 MyGameMode.generated.h 一定要放在最后包含
  1
  2
  3
  4
  5
  6
  #pragma once
  //#include "MyUtil.h"
  #include "MyGameMode.generated.h"

  UCLASS()
  class MYTEST_API AMyGameMode : public AGameMode
- cpp文件中一定要先包含预编译头文件 MyTest.h 和对应的头文件 MyGameMode.h，在包含其他头文件
  1
  2
  3
  4
  5
  #include "MyTest.h"
  #include "MyGameMode.h"

  //#include "MyUtil.h"
  AMyGameMode::AMyGameMode() : Super()

安装 vs2017

安装企业版 vs_enterprise.exe , 激活秘钥 VS2017序列号|Visual Studio 2017 激活码序列号

企业版：NJVYC-BMHX2-G77MM-4XJMR-6Q8QF
专业版：KBJFW-NXHK6-W4WJM-CRMQB-G3CDH

下载企业版: https://visualstudio.microsoft.com/zh-hans/downloads/

参考官方文档要求: https://docs.unrealengine.com/en-us/Programming/Development/VisualStudioSetup 中的 Options for a New Visual Studio Installation, 如果缺少组件, 可以再次双击 vs_enterprise.exe 安装缺少的组件.
安装视频教程: Setting up Visual Studio with UE4 - https://www.youtube.com/watch?v=4yQTGwuFm1w

常用快捷键

快捷键	功能
Ctrl+K, F	格式化选中的代码

安装 Visual Assist X

vs中智能提示神器.

常用快捷键

快捷键	功能
Alt + G	在定义与声明之间互跳。
Alt + O	在.h与.cpp之间互跳。（O是字母O，不是数字零）
Alt + Shift + Q	鼠标定位到函数名上，若是在h文件中，按此快捷键会弹出右键菜单，里面有个选项–创建定义；若是在cpp文件中，则按此快捷键会弹出右键菜单，里面有一个选项–创建声明。
Alt + Shift + R	当想改掉一个类名或是其他东西的命名时，可能已经有很多地方引用这个名称了，这时按下此快捷键，可以很方便的辅助你重命名。
Alt + Shift + S	方便你寻找某个对象或变量等等。
Alt + Shift + O	定位文件。项目文件太多时，这个会帮上大忙，当然，你的文件名命名最好有个比较好的规范。
Alt + Shift + F	光标放到某个字符串上，按下此键，会找出所有引用了这个字符串的地方。

vscode 环境配置

C++ VSCode Setup - https://www.youtube.com/watch?v=62MllhLQLvs

vscode 中需要必须安装的两个个插件: c/c++ 和 c#. 辅助插件: unreal engine 4 snippets, vscode-epics
[安装 vs2017](#安装 vs2017). (本来安装 vs2017 build tools 就可以, 但貌似找不到了, 只好安装 vs2017)
设置编辑器为 vscode. edit -> editor preferences -> source code
生成 vscode 项目. file -> generate visual studio code project. (因为我已经生成给过了, 所以才显示 refresh)
vscode 打开项目. file -> open visual studio code 或者双击 cpp 类

Android 打包

配置环境

edit->project settings->platforms->android

配置 sdk,ndk,java,ant 的目录

不生成 OBB 数据包

默认打包会分成 apk 安装包和 obb 数据包, 如果不想要分包, 全都打在一个 apk 中, 可以在 edit->project settings->platforms->android 中勾选上 package game data inside .apk

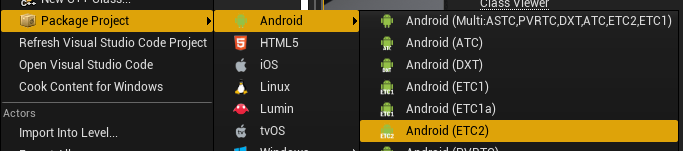

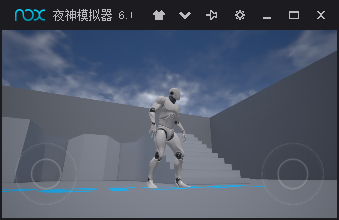

简单的打包, 夜神模拟器跑

log 乱码

参考: Unreal Engine 4：编译时出现中文乱码问题 - https://blog.csdn.net/netyeaxi/article/details/81206896

实测, 只有把 visual studio 的语言换成英语, 才能解决问题. 在vs中 工具 -> 选项 -> 环境 -> 区域设置 -> 语言 中选择 English. (如果没有该语言, 可以通过 vs_enterprise.exe 安装语言包)

关掉鼠标hover节点时的提示

参考: https://answers.unrealengine.com/questions/302345/is-there-any-way-to-disable-editor-tooltips.html

window -> develop tools -> session fronted,

输入命令 Slate.AllowToolTips 0 , 回车关掉提示.
输入命令 Slate.AllowToolTips 1 , 回车打开提示.

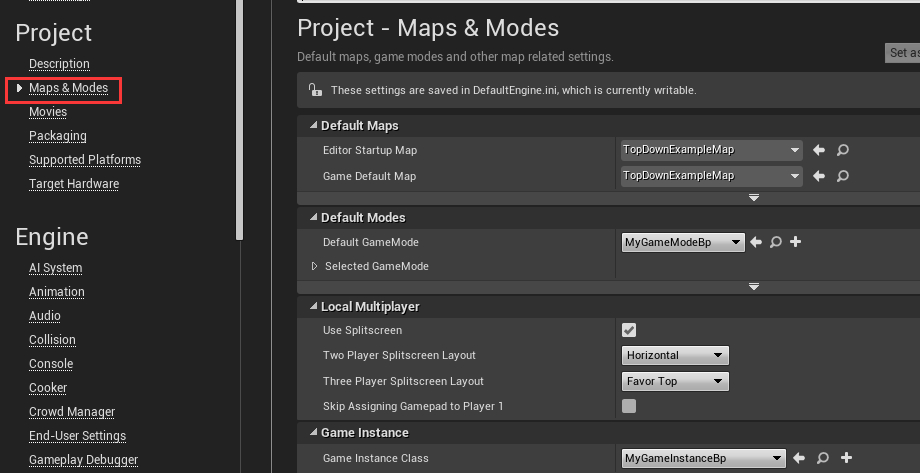

配置默认的GameMode、GameInstance、Map等

Edit->Project Settings
这里写图片描述
会保存在 MyTest\Config\DefaultEngine.ini 文件中

多人游戏的关卡切换

官网教程

暴露给蓝图的规则

class类，在类的头上加上标记 Blueprintable 和 BlueprintType
1
2
UCLASS(Blueprintable, BlueprintType)
class MYTEST_API UCoolDownComp : public UActorComponent
- Blueprintable: 可在新建一个蓝图类时继承c++类，显示在可继承列表中
- BlueprintType: 这个c++类可作为一个类型选择，显示在类型选择中

enum枚举，加上 BlueprintType 即可，一般不用来继承使用

1 2	UENUM(BlueprintType) enum class CharState : uint8 //动画状态

SceneComponent

官网资料：https://docs.unrealengine.com/latest/INT/Programming/UnrealArchitecture/Actors/Components/#scenecomponents
拥有Transform，但是没有render collision。形成AActor间父子关系的媒介。

启动游戏添加参数解析

例如 xxx.exe -MyFlagPresent 1,获取到这个 MyFlagPresent 的值为 1
参考文章：
- https://answers.unrealengine.com/questions/123559/can-we-make-command-line-arguments.html
- https://docs.unrealengine.com/latest/INT/Programming/Basics/CommandLineArguments/index.html

创建 .uproject的 vs2013解决方案 xxx.sln文件

创建工程的时候如果创建的是蓝图工程,可以通过两种方式创建vs工程

直接在编辑器中创建, 随便添加一个 c++类即可
命令行创建

其实就是使用ubt工具+参数
这里写图片描述

这里写图片描述

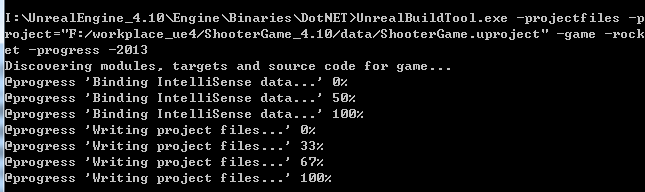

先cd到这个目录中，再使用命令生成vs2013的解决方案，默认是2015，没有安装的话会报错

1	I:\UnrealEngine_4.10\Engine\Binaries\DotNET>UnrealBuildTool.exe -projectfiles -project="F:/workplace_ue4/ShooterGame_4.10/data/ShooterGame.uproject" -game -rocket -progress -2013

这里写图片描述

vs工程就蹦出了
这里写图片描述

C++动态加载即替换character的 skeletal mesh 和 anim blueprint

两者必须在同一帧同时替换，因为一个模型对应一个动画

bool UMyBpFuncLib::TestChangeCharAnimInstance(AMyChar* _myChar, FString _pathMesh, FString _pathAnim)
{
	FStreamableManager* stream = new FStreamableManager();
	FStringAssetReference ref1(*_pathMesh);
	USkeletalMesh* TmpMesh = Cast<USkeletalMesh>(stream->SynchronousLoad(ref1));
	_myChar->GetMesh()->SetSkeletalMesh(TmpMesh);

	FStringAssetReference ref2(*_pathAnim);
	UAnimBlueprint* TmpMeshAnim = Cast<UAnimBlueprint>(stream->SynchronousLoad(ref2));
	_myChar->GetMesh()->SetAnimInstanceClass((UClass*)TmpMeshAnim->GetAnimBlueprintGeneratedClass());
	delete stream;
	return true;
}

真相

C++中加载一个蓝图类

_path = /Game/TopDownCPP/Blueprints/MyChar/MyCharBP

UObject* AMyText::TestLoadBPObject(FString _path)
{
	auto cls = StaticLoadObject(UObject::StaticClass(), nullptr, *_path);
	if (!cls)
	{
		//GEngine->AddOnScreenDebugMessage(-1, 5.f, FColor::Green, TEXT("Failed to load UClass "));
		return nullptr;
	}
	else
	{
		//GEngine->AddOnScreenDebugMessage(-1, 5.f, FColor::Green, TEXT("UClass LOADED!!!!"));
		UBlueprint* bp = Cast<UBlueprint>(cls);
		if (!bp)
		{
			//GEngine->AddOnScreenDebugMessage(-1, 5.f, FColor::Green, TEXT("Failed to load UClass 2  "));
		}
		else
		{
			//GEngine->AddOnScreenDebugMessage(-1, 5.f, FColor::Green, TEXT("UClass LOADED!!!! 2 " + bp->GetName()));
			TSubclassOf<class UObject> MyItemBlueprint;
			MyItemBlueprint = (UClass*)bp->GeneratedClass;
			UWorld* const World = GWorld->GetWorld();
			if (World){
				FActorSpawnParameters SpawnParams;
				//SpawnParams.Instigator = this;

				UObject* DroppedItem = World->SpawnActor<UObject>(MyItemBlueprint, GetActorLocation(), { 0, 0, 0 }, SpawnParams);
			}
		}
		return cls;
	}
}

BlueprintFunctionLibrary中指定默认参数

//  declare
UFUNCTION(BlueprintCallable, Category = "MyGlobalMgr", meta = (WorldContext = "WorldContextObject"))
static bool Test_WordObj(class UObject* WorldContextObject, int32 WaveNumber);

// define
bool UMyBPFuncLib::Test_WordObj(class UObject* WorldContextObject, int32 WaveNumber) {
	UObject* const MyWorld = GEngine->GetWorldFromContextObject(WorldContextObject);
	if (MyWorld) {
		FString str = FString::Printf(TEXT("--- Test_WordObj, WaveNumber:%d"), WaveNumber);
		GEngine->AddOnScreenDebugMessage(0, 5.0f, FColor::Red, str);
	}
	return true;
}

转换 WorldContextObject 为 Uworld

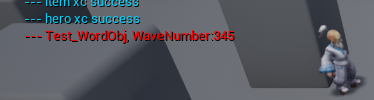

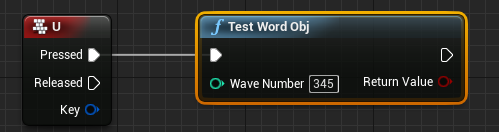

在蓝图中调用时就不需要传Uobject了，只需要传int32
这里写图片描述


这里写图片描述

C++动态调用蓝图方法CallFunctionByNameWithArguments，根据str调用到蓝图中对应得方法（没有Ufunction好用）

（只能传递string 和 int 这种基础类型参数）

// declare
UFUNCTION(BlueprintCallable, Category = "MyChar")
void runBpFunc(FString _funcName, FString _arg1, int32 _arg2);

// define
#include "Misc/OutputDeviceNull.h"
void AMyActor::runBpFunc(FString _funcName, FString _arg1, int32 _arg2) {
	FOutputDeviceNull ar;
	FString command = FString::Printf(TEXT("%s \"%s\" %d"), *_funcName, *_arg1, _arg2);
	CallFunctionByNameWithArguments(*command, ar, nullptr, true);
}

第一个是蓝图的方法名，
第二个fstring类型的参数，必须用“”双引号包起来，不然会报找不到string value property的错
第三个参数是int32类型的参数
全部用空格隔开

CallFunctionByNameWithArguments 是 Uobject 的方法，所以只要是继承自Uobject的类都可以使用

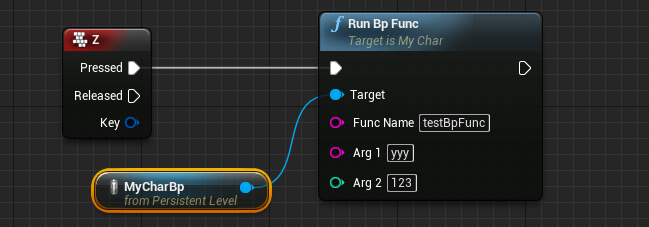

这里写图片描述

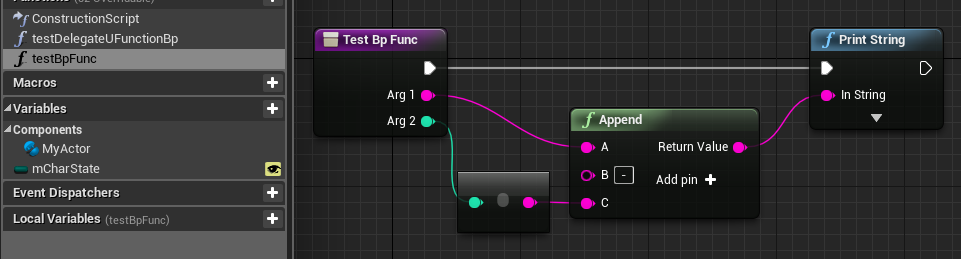

Char中的蓝图方法testBpFunc，准备被c++中调用的
这里写图片描述

继承FTickableGameObject，实现每帧Tick

需要重写几个纯虚函数

UCLASS()
class UCoolDownMgr : public UObject, public FTickableGameObject, public USingleton<UCoolDownMgr>
{
	GENERATED_BODY()
public:
	// Sets default values for this character's properties
	UCoolDownMgr();
	virtual ~UCoolDownMgr();

	// Begin FTickableGameObject Interface.
	virtual void Tick(float DeltaTime) override;
	virtual bool IsTickable() const override;
	virtual TStatId GetStatId() const override;
	// End FTickableGameObject Interface.
};

国际化：任何要显示到屏幕上的文字都要用FText，因为它带有国际化功能

void UMyBpFuncLib::TestNSLocatext(int32 _dayCount, int32 _hp)
{
	FFormatNamedArguments Args; //命名式参数
	Args.Add("DayCount", _dayCount);
	Args.Add("Hp", _hp);
	FText txt1 = FText::Format(NSLOCTEXT("Solus", "Day", "--- Day1 {DayCount}"), Args);
	FText txt2 = FText::Format(NSLOCTEXT("Solus", "HP", "--- HP1 {Hp}"), Args);

	FFormatOrderedArguments Args2; //索引式参数
	Args2.Add(_dayCount);
	Args2.Add(_hp);
	FText txt3 = FText::Format(NSLOCTEXT("Solus", "Day", "--- Day2 {0}"), Args2);
	FText txt4 = FText::Format(NSLOCTEXT("Solus", "HP", "--- HP2 {1}"), Args2);


	FString str = txt1.ToString()
		+ TEXT("\n")
		+ txt2.ToString()
		+ TEXT("\n")
		+ txt3.ToString()
		+ TEXT("\n")
		+ txt4.ToString();
		GEngine->AddOnScreenDebugMessage(0, 5.0f, FColor::Green, str);
}

整形暴露给蓝图只能使用 int32

否则报错：error code: OtherCompilationError (5)

std::string 和 TCHAR* 之间的互转

1
2
3

#define TCHAR_TO_ANSIANSI_TO_TCHAR(str) (TCHAR*)StringCast<TCHAR>(static_cast<const ANSICHAR*>(str)).Get()
#define TCHAR_TO_UTF8(str) (ANSICHAR*)FTCHARToUTF8((const TCHAR*)str).Get()
#define UTF8_TO_TCHAR(str) (TCHAR*)FUTF8ToTCHAR((const ANSICHAR*)str).Get()

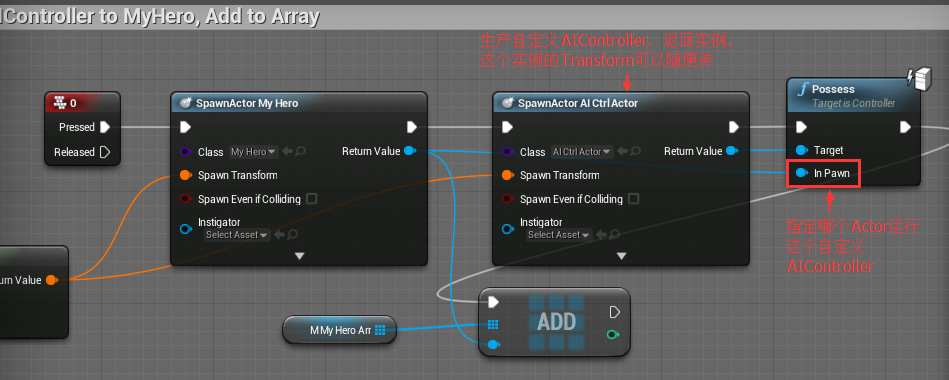

Blueprint中用代码spawn的actor使用自定义的AIController

虽然可以在编辑器中默认设置中设置指定的自定义AIController，但这样只对拖进场景的Actor生效，对Blueprint调用spawn actor生产的actor无效，需要用代码生产自定的AIController，再指定哪个actor运行
这里写图片描述

C++声明方法但不实现，蓝图负责实现(C++调用Blueprint的另一种实现),已经形参引用或const传递

/// This function is designed to be overridden by a blueprint. Do not provide a body for this function in C++; 不要给BlueprintImplementableEvent声明的方法提供c++方法实现，由蓝图实现

C++定义，并声明 BlueprintImplementableEvent

1 2	UFUNCTION(BlueprintImplementableEvent) void CountDownHasFinished();

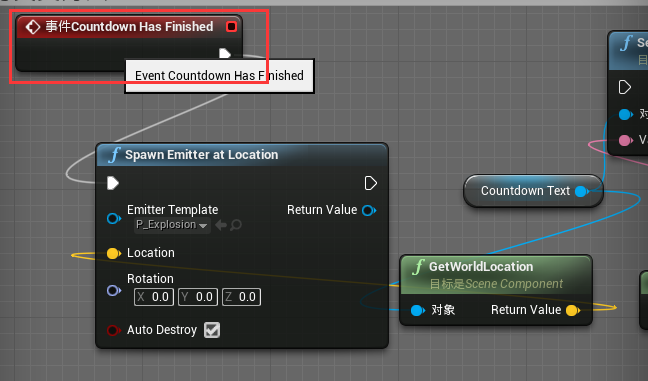

蓝图实现：

这里写图片描述

这里写图片描述

C++ 与蓝图交互的参数传递及多返回值

如果形参是fstring，就必须是引用类型，一般不需要蓝图修改的都加const，需要修改的就加引用声明

不需要蓝图修改

1 2	UFUNCTION(BlueprintImplementableEvent, Category = "MyBehavior") void OnDeath(const FString& _str, int32 _num);

需要蓝图修改

1 2	UFUNCTION(BlueprintImplementableEvent, Category = "MyBehavior") void OnDeath(UPARAM(ref) FString& _str, int32 _num);

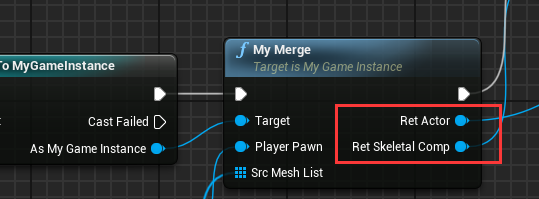

c++ 返回 多个值 给蓝图

如果需要返回多个值，就不需要再c++中 return，使用 形参引用 就行。

1 2	UFUNCTION(BlueprintCallable, Category = "UMyGameInstance") void MyMerge(AActor* PlayerPawn, TArray<USkeletalMesh> SrcMeshList, AActor& retActor, USkeletalMeshComponent*& retSkeletalComp);

这里写图片描述

C++ 声明方法且实现，蓝图重写

/// This function is designed to be overridden by a blueprint, but also has a native implementation.
/// Provide a body named [FunctionName]_Implementation instead of [FunctionName]; the autogenerated
/// code will include a thunk that calls the implementation method when necessary.

BlueprintNativeEvent,

C++声明、实现

// declare
UFUNCTION(BlueprintNativeEvent)
void CountDownHasFinished();
virtual void CountDownHasFinished_Implementation();

// define
void AMyText::CountDownHasFinished_Implementation(){ ... }

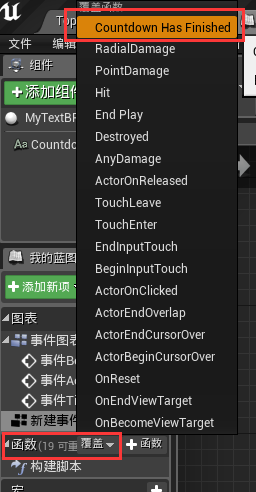

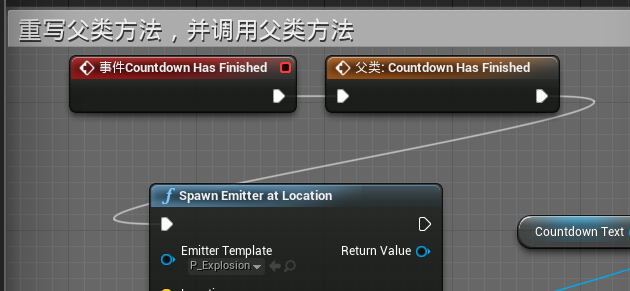

蓝图实现重写

这里写图片描述

这里写图片描述

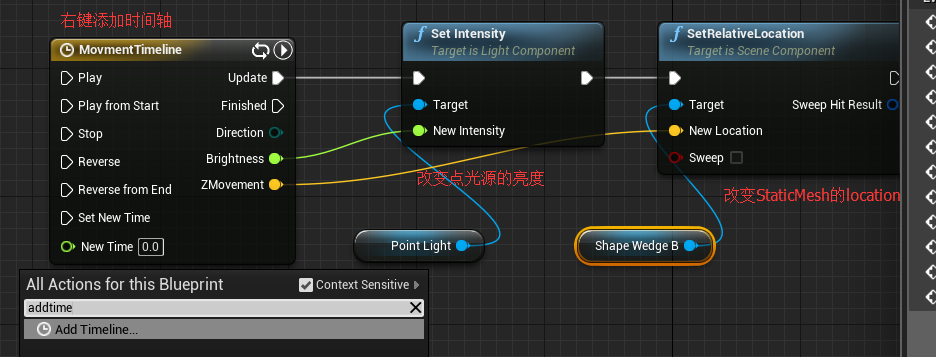

添加一个时间轴

右键添加
这里写图片描述

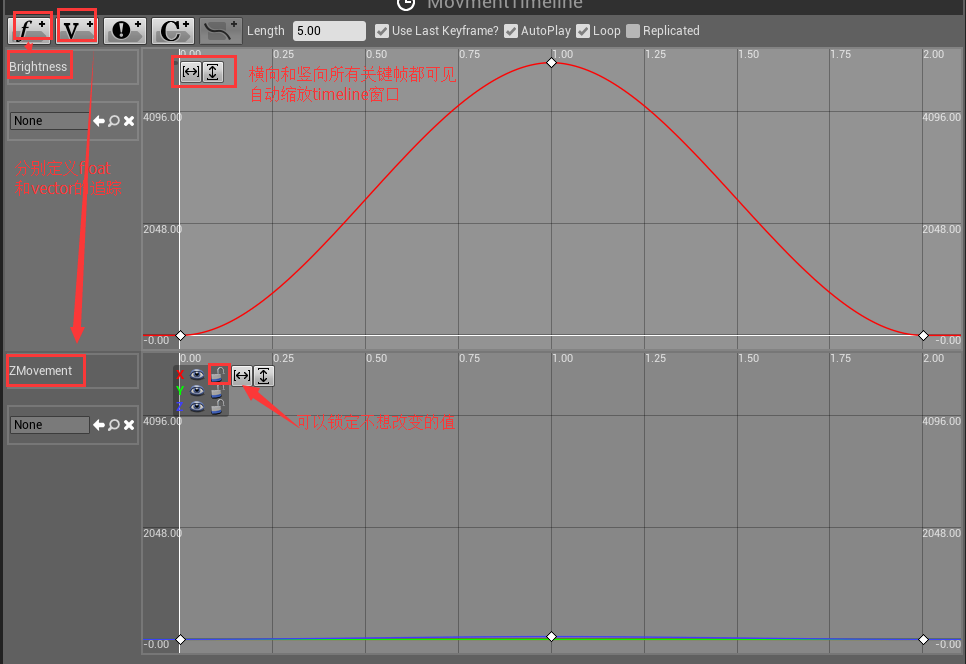

编辑时间轴，双击MovementTimeline
这里写图片描述

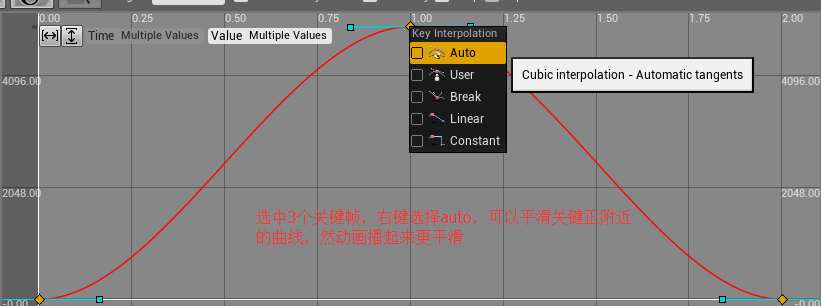

平滑曲线
这里写图片描述

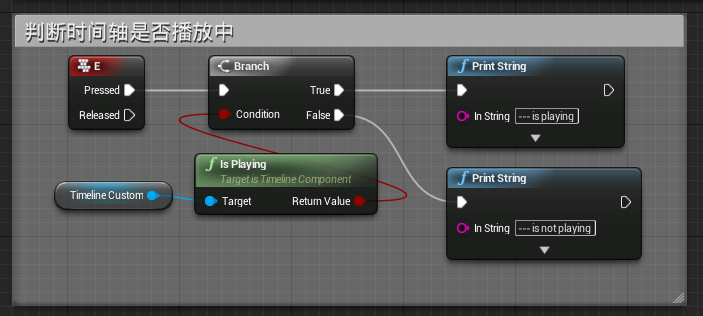

判断时间轴是否播放中
这里写图片描述
利用时间轴做线性插值

蓝图接口的使用

新建一接口蓝图

这里写图片描述
添加接口

这里写图片描述

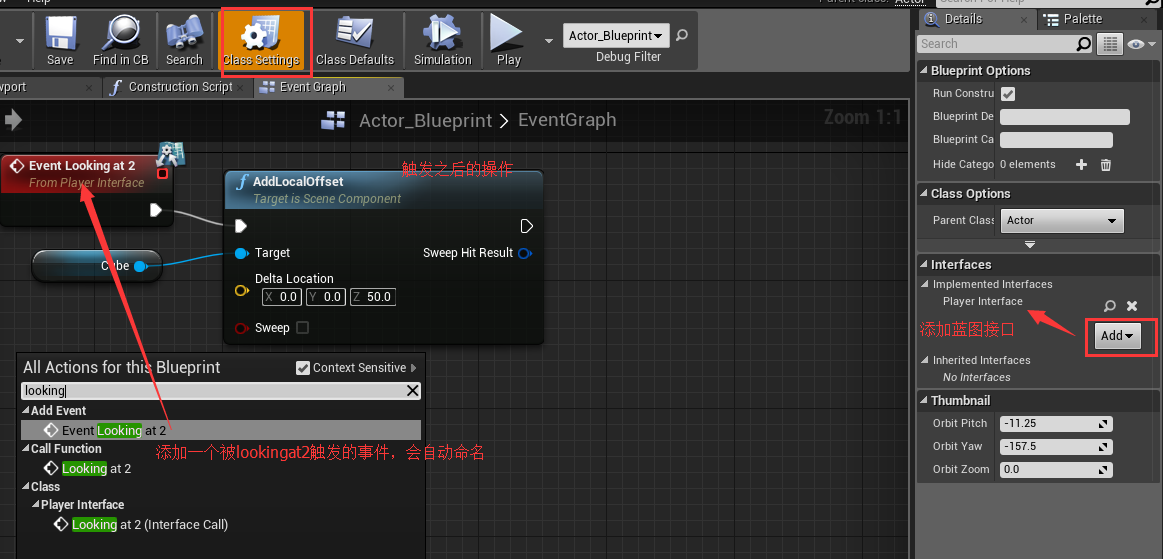

使用接口

这里写图片描述

自定一个继承自ActorCompoment的组件，暴露在编辑器中

1 2	UCLASS(ClassGroup="MyCustom", meta=(BlueprintSpawnableComponent)) class UMyComp : public UActorComponent { ... };

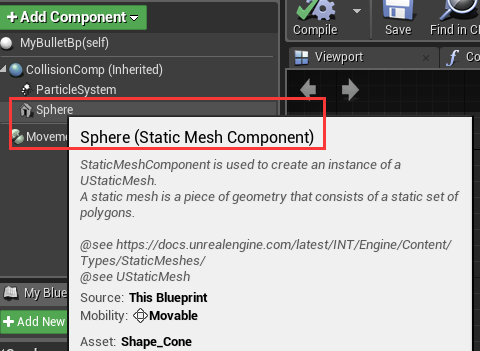

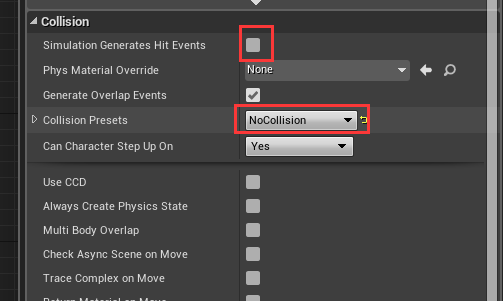

只是用来做展示的Mesh，需要取消掉碰撞，不然会和其他Actor产生碰撞

这里写图片描述

子弹每帧修改朝向，速度需要保持不变，方向需要归一化

void AMyBullet::Tick(float DeltaSeconds)
{
	Super::Tick(DeltaSeconds);

	//每帧修正到目标的飞行方向
	if (mTargetActor != nullptr)
	{
		FVector targetLoc = mTargetActor->GetActorLocation();
		if ( mLastTargetLoc != targetLoc)
		{
			FVector bulletLoc = GetActorLocation();
			FRotator rota = UKismetMathLibrary::FindLookAtRotation(bulletLoc, targetLoc);
			SetActorRotation(rota);
			MovementComp->Velocity = MovementComp->InitialSpeed * (targetLoc - bulletLoc).GetSafeNormal(); //子弹移动方向归一化，然后再乘以速度就成了速度矢量
			mLastTargetLoc = targetLoc;
		}
	}
}

行为树中的几种节点（Service、Decorator、Task）的初始化方法

重写父类这两个方法

1 2	virtual void OnInstanceCreated(UBehaviorTreeComponent& OwnerComp) override; virtual void OnInstanceDestroyed(UBehaviorTreeComponent& OwnerComp) override;

因为有些数据不能再类的构造方法中初始化，涉及到引擎必须用引擎提供的 初始化方法，如：

void UBTDecorateMyBase::OnInstanceCreated(UBehaviorTreeComponent& OwnerComp)
{
	//初始化成员都放在这个方法
	if (!mOwnerChar)
		mOwnerChar = GetMyChar();

	if (!mBTComp)
		mBTComp = &OwnerComp;
}

行为树中的几种节点（Service、Decorator、Task）的每帧tick

需要打开父类UBTAuxiliaryNode的开关，构造里默认设置为false
1
2
/** if set, OnTick will be used */
uint8 bNotifyTick : 1;

需要在子类中的构造中把这个开关打开

UBTDecorateMyBase::UBTDecorateMyBase()
	: Super()
{
	//设置tick 开关
	bNotifyTick = true;
}

模型导入

先导入骨骼，导入时可以选择是否导入材质、贴图
在导入所有动画，导入时选择1中导入的骨骼

控制台执行关卡事件

关卡中新建个自定义时间 moveCube

这里写图片描述

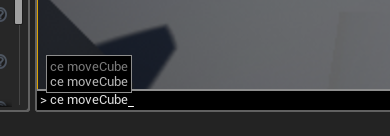

控制执行这个事件，输入命令：ce moveCube

ce 的意思应该是 call event
这里写图片描述

设置 Windows 打包的分辨率，及相关设置

如果在 ./Config/DefaultGameUserSettings.ini 不存在，这新建一个或者从 ./Saved/Config/Windows/GameUserSettings.ini 拷贝一份命名为 DefaultGameUserSettings.ini，保留自己想要的配置部分

[/Script/Engine.GameUserSettings]
bUseVSync=True
ResolutionSizeX=700
ResolutionSizeY=400
LastUserConfirmedResolutionSizeX=700
LastUserConfirmedResolutionSizeY=400
WindowPosX=-1
WindowPosY=-1
bUseDesktopResolutionForFullscreen=False
FullscreenMode=2
LastConfirmedFullscreenMode=2
Version=5

参考：
- 具体参数参照文档 https://docs.unrealengine.com/latest/INT/API/Runtime/Engine/GameFramework/UGameUserSettings/index.html
- 或者参照源码 UGameUserSettings
- https://answers.unrealengine.com/questions/112766/how-to-set-the-default-packaged-window-sizeship-mo.html

视频教程集合

不错的 GitHub 残酷

官方编码标准

包含头文件的一些规则

安装 vs2017

安装 Visual Assist X

vscode 环境配置

Android 打包

配置环境

不生成 OBB 数据包

简单的打包, 夜神模拟器跑

log 乱码

关掉鼠标hover节点时的提示

配置默认的GameMode、GameInstance、Map等

多人游戏的关卡切换

暴露给蓝图的规则

SceneComponent

启动游戏添加参数解析

创建 .uproject的 vs2013解决方案 xxx.sln文件

C++动态加载即替换character的 skeletal mesh 和 anim blueprint

C++中加载一个蓝图类

BlueprintFunctionLibrary中指定默认参数

C++动态调用蓝图方法CallFunctionByNameWithArguments，根据str调用到蓝图中对应得方法（没有Ufunction好用）

继承FTickableGameObject，实现每帧Tick

国际化：任何要显示到屏幕上的文字都要用FText，因为它带有国际化功能

整形暴露给蓝图只能使用 int32

std::string 和 TCHAR* 之间的互转

Blueprint中用代码spawn的actor使用自定义的AIController

C++声明方法但不实现，蓝图负责实现(C++调用Blueprint的另一种实现),已经形参引用或const传递

C++ 与 蓝图 交互的 参数传递 及 多返回值

C++ 声明方法且实现，蓝图重写

添加一个时间轴

蓝图接口的使用

自定一个继承自ActorCompoment的组件，暴露在编辑器中

只是用来做展示的Mesh，需要取消掉碰撞，不然会和其他Actor产生碰撞

子弹每帧修改朝向，速度需要保持不变，方向需要归一化

行为树中的几种节点（Service、Decorator、Task）的初始化方法

行为树中的几种节点（Service、Decorator、Task）的每帧tick

模型导入

控制台执行 关卡事件

设置 Windows 打包的分辨率，及相关设置

C++ 与蓝图交互的参数传递及多返回值

控制台执行关卡事件
